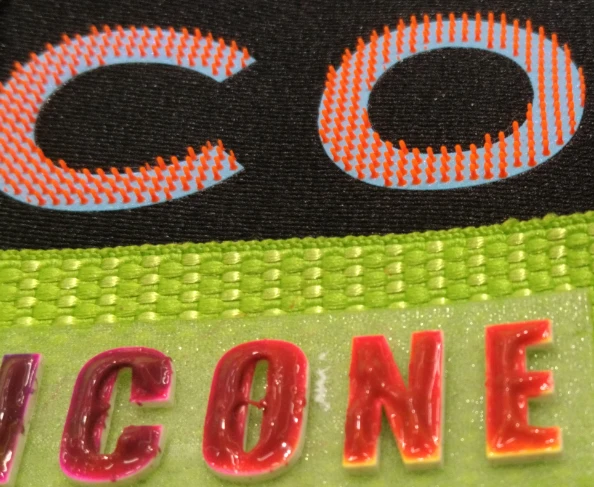

シリコンプリントのひび割れは、ブランドのゴムバンド、ウエストバンド、ブラストラップ、柔軟な繊維アクセサリーを製造するスクリーン印刷工場にとって、依然として最も一般的でコストのかかる欠陥です。 2026 年のテキスタイル プリントの品質統計によると、ひび割れの問題はウェビング シリコーン プリントの不良品全体の 37.2% を占めており、大量のバッチの無駄、顧客の返品、納期の遅延を引き起こしています。
弾性ウェビング上のシリコンプリントに亀裂が入る主な理由
ほとんどの印刷工場はひび割れの原因を硬化不良や手作業によるものだと考えていますが、実際の量産データは、材料の性能の不一致と非標準的なプロセスが主な原因であることを証明しています。弾性ウェビング業界のパラメーターと組み合わせて、5 つの基本的な故障要因を要約します。
1. インクとウェビング間のストレッチ性能の不一致
これはひび割れの主な原因であり、すべてのウェビング印刷失敗の 42% 以上の原因となります。標準的な汎用シリコーン インクは、一般的な綿およびポリエステル生地向けに配合されており、伸び範囲は 200% ～ 250% に制限されています。伸縮性の低い布地では安定して機能しますが、プロ用の伸縮性のあるウェビングでは完全に機能しません。
高弾性スパンデックス ウェビングは 200% ～ 300% まで伸び、92% 以上の回復率を維持します。基材がインクの引張限界を超えて伸びると、シリコン フィルムは同時に変形できなくなり、不可逆的な微小亀裂や表面破壊が発生します。毎日のわずかなストレッチでも、これらの小さな亀裂は徐々に広がり、印刷されたパターンに損傷を与えます。
2. ウェビングの前処理が不完全だと接着安定性が低下する
工場で製造された弾性ウェビングのほとんどは、繊維表面にサイジング剤、潤滑油、滑り止めコーティングが残留しています。これらの化学バリアは、シリコーンインクが繊維に浸透して繊維にしっかりと接着するのを防ぎます。
ウェビングが伸びたり跳ねたりを繰り返すと、接着力の低いシリコン層が基材から離れて移動します。相対的な摩擦と張力により、複数回の洗濯サイクル後にエッジの亀裂、層間剥離、剥離が発生します。
3. 印刷層が厚すぎると内部応力集中が発生する
弾性ウェビングは柔軟性を維持するために、薄く均一なインクの塗布を必要とします。業界で検証された生産データによると、弾性ウェビングの安全な印刷厚さは 0.3 mm ～ 0.6 mm です。単層の厚さが 0.8mm を超えると、シリコーン膜内部に大きな内部応力が発生します。
基板を引き伸ばす際、厚いシリコン層は張力を均一に分散できません。パターンのエッジや細い隙間に応力が蓄積し、定期的にクラックや剥がれが発生します。厚みを追求する工場が多い三次元テクスチャ視覚効果のため、伸縮耐久性が直接犠牲になり、製品の大量不良につながります。

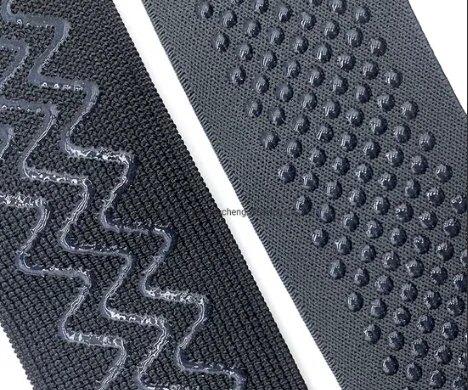

伸縮性のある弾性ウェビングのシリコーンプリントのひび割れに対する解決策

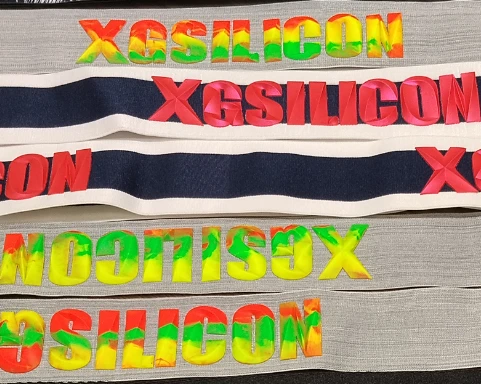

ソリューション 1: ダイレクト ウェビング スクリーン印刷用 XG-866AR-GT 高伸縮性シリコン
従来のスクリーン印刷ワークフローを継承し、高効率な量産を実現する必要がある工場向け、YRsilicone XG-866AR-GT高い 伸びシリコーンインク最も信頼性の高い亀裂防止ソリューションです。高張力弾性基材用にカスタム配合されたこのインクは、通常のシリコーンと高弾性ウェビングの間の伸縮性の不一致の問題を完全に解決します。
プロのウェビング基準に適合する優れたストレッチデータ
実験室でテストされた性能データにより、あらゆる種類の弾性ウェビングに完全に適応できることが検証されています。
★最大伸び率: 400%+、標準および高弾性ウェビングの 120% ～ 300% の伸縮範囲を完全にカバー
★弾性回復率: 95% 以上、市販ウェビングの業界標準である 92% 回復率を上回ります。
★耐疲労性: 10,000 回以上の伸縮サイクルを経ても、微小亀裂や変形がありません。
★洗濯耐久性: 50 AATCC 61 洗濯サイクル後も安定しており、ひび割れ、剥がれ、色褪せはありません。
弾性ウェビングの耐亀裂性能を最大限に高めるには、公式の量産処方に厳密に従ってください。
最適な混合比: 100% XG-866AR-GT ベースシリコン + 10% XG-866B-2 ソフトタッチ添加剤
XG-866B-2 添加剤は分子の柔軟性を最適化し、接着力や耐久性を低下させることなく、同時伸縮性と柔らかい手触りをさらに改善します。

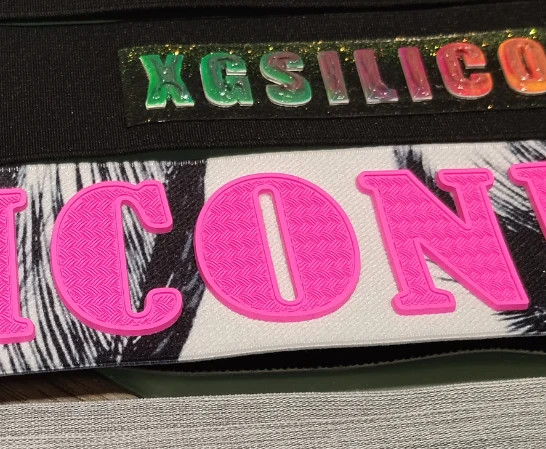

ソリューション 2: 弾性ウェビング用のシリコーン熱転写印刷
超高弾性スパンデックス ウェビング、極薄弾性バンド、および欠陥ゼロ要件のハイエンド ブランドの注文の場合、シリコン熱転写印刷亀裂を根本的に回避するための優れた代替プロセスです。熱転写シリコーンはダイレクトスクリーン印刷と異なり、あらかじめ安定した弾性皮膜を形成するため、硬化ムラや内部応力の問題を徹底的に解決します。
クラッキング防止の利点と業界データのサポート
硬化済みシリコン転写フィルムは、ウェビングの 0 ～ 250% の伸張範囲でも安定した弾性を維持します。
極薄転写層（0.2～0.4mm）により内部応力集中を排除
統合されたホットプレス結合により繊維の融着が強化され、層間剥離やエッジの亀裂が回避されます。
10,000回レベルの疲労延伸にも耐える低張力成形プロセス
XG-866AR-GT スクリーン印刷と熱伝達シリコン: 性能の比較
ウェビングの弾性、注文数量、品質基準に応じて、最適なプロセスを選択してください。
●ストレッチ適応性: XG-866AR-GT は 120% ～ 300% のウェビングストレッチをカバーします。熱伝達は 0 ～ 250% の伸縮範囲に適合
●耐疲労性: どちらも 10,000 回以上のストレッチ サイクルを通過しています。熱伝達はより安定した薄層の靭性を持っています
● 生産効率: 直接スクリーン印刷の方が大量生産が速くなります。熱伝達は高精度の小ロット注文に適しています
● 不良率: XG-866AR-GT はクラック欠陥を 3% 未満に低減します。熱伝達によりほぼゼロの亀裂率を達成
●手触り: どちらもゴワつきのない超ソフトな質感を実現します。
よくある質問 (FAQ)
Q1: 熱転写シリコーンはダイレクトスクリーン印刷よりもクラックに強いですか?
A: 伝熱シリコーンは、超高弾性の薄いウェビングに対してより安定した耐亀裂性能を備えています。硬化済みの極薄フィルムは内部応力を発生させず、長期の疲労伸びにも適応します。 XG-866AR-GT ダイレクトスクリーン印刷は、大ロット量産向けにクラック欠陥ゼロを維持しながら総合コストの低減を実現します。
Q2: XG-866AR-GT はナイロンとポリエステルの両方の弾性ウェビングに使用できますか?
A: はい。 XG-866AR-GT は、ナイロン、ポリエステル、スパンデックスをブレンドした弾性ウェビングに対して優れた接着性と伸縮性を備えています。標準化された前処理および硬化プロセスにより、主流のすべての弾性ウェビング基材上で安定した亀裂のない性能を維持します。
